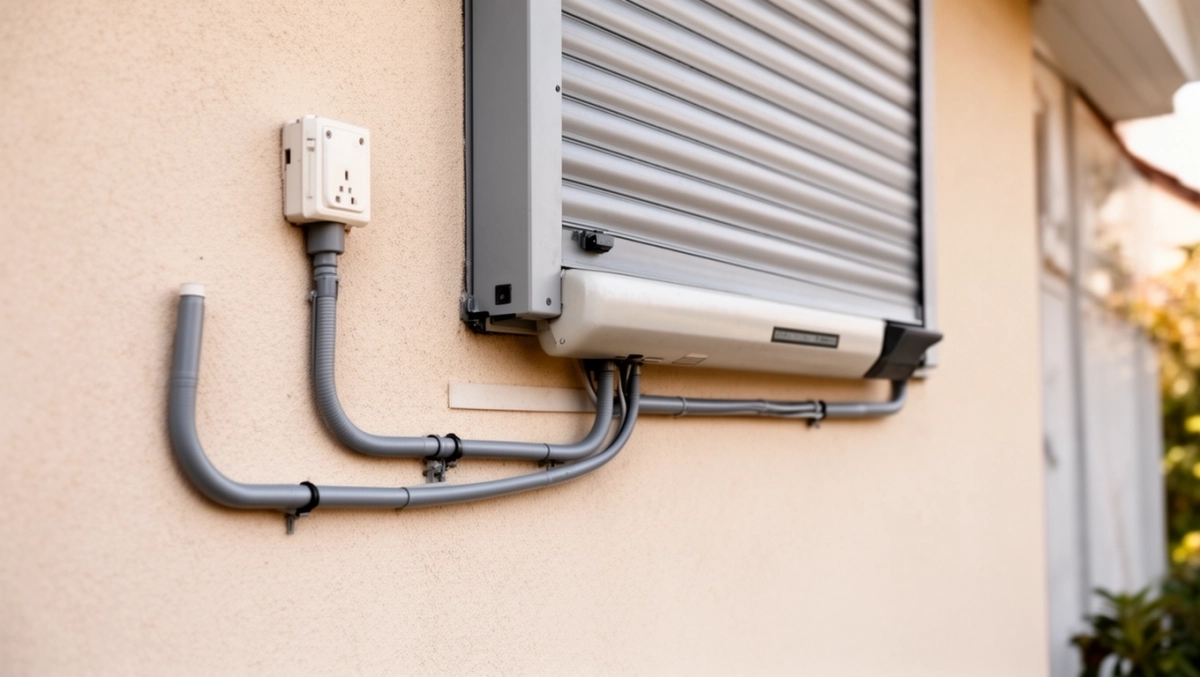

Jak doprowadzić zasilanie do rolet zewnętrznych

Rozumiem, jak frustrujące bywa, gdy rolety zewnętrzne stoją gotowe, a zasilanie sprawia kłopoty te kilka metrów kabla decyduje o całym komforcie. Dlatego skupimy się na planowaniu trasy, by uniknąć późniejszych kuciu ścian, na doborze solidnych przewodów dostosowanych do prądu 230V i na precyzyjnym montażu puszek z rurami ochronnymi. Na koniec dojdziemy do podłączenia przy silniku i testów, które dadzą Ci spokój, że sterowanie roletami działa bezawaryjnie.

• Planowanie trasy zasilania rolet zewnętrznych
• Wybór przewodów do zasilania rolet zewnętrznych
• Montaż puszek instalacyjnych pod rolety zewnętrzne
• Układanie rur ochronnych dla kabli rolet zewnętrznych
• Doprowadzenie kabla do silnika rolety zewnętrznej
• Podłączenie zasilania w mechanizmie rolety zewnętrznej
• Testowanie instalacji zasilającej rolety zewnętrzne
• Pytania i odpowiedzi

Planowanie trasy zasilania rolet zewnętrznych

Planując trasę zasilania rolet zewnętrznych, zacznij od dokładnego pomiaru budynku i lokalizacji silników w bębnach rolet. Silniki zazwyczaj montuje się nad oknami, więc kablowanie powinno biec od rozdzielni głównej przez ściany nośkie i sufity. Uwzględnij grubość izolacji termicznej, bo rolety zewnętrzne oszczędzają na ogrzewaniu, a kable nie mogą jej uszkodzić. Na etapie budowy wyznacz punkty puszek co 1-2 metry, by ułatwić routing. Zawsze zaznacz trasę na szkicu, uwzględniając przyszłe meble czy dekoracje.

W domach jednorodzinnych trasa zasilania rolet zewnętrznych często prowadzi w bruździe podtynkowym wzdłuż elewacji wewnętrznej. Dla bloków mieszkalnych pomyśl o współdzieleniu przewodów z oświetleniem sufitowym, co minimalizuje ingerencję. Oblicz długość kabla z zapasem 20 procent na zakręty i połączenia. Pamiętaj o normie PN-EN 60364, która wymaga separacji obwodów mocy od sygnałowych sterowania. Taka strategia zapobiega przeciążeniom i ułatwia serwis.

Kryteria wyboru trasy

• Dystans od rozdzielni do pierwszej rolety nie przekraczaj 50 metrów bez wzmacniaczy.
• Unikaj miejsc wilgotnych, jak łazienki, chyba że z dodatkową izolacją.
• Integracja z systemem inteligentnego domu dla zdalnego sterowania roletami.
• Rezerwa na dodatkowe rolety w przyszłości.

Wielokrotnie spotykałem się z sytuacjami, gdzie zaniedbany plan oznaczał droższy remont. Dlatego narysuj mapę z wysokościami montażu rolety zewnętrzne wiszą wysoko, a drabina komplikuje sprawy.

Wybór przewodów do zasilania rolet zewnętrznych

Do zasilania rolet zewnętrznych najlepiej sprawdzają się przewody YDYp 3x1,5 mm², przeznaczone do prądu sieciowego 230V jednofazowego. Taki przekrój wystarcza na silniki o mocy do 500W, co obejmuje większość modeli rolet. Izolacja z polwinitu chroni przed wilgocią elewacji zewnętrznych. Wybierz przewody miedziane dla lepszej przewodności niż aluminiowe. Długość powyżej 30 metrów wymaga 3x2,5 mm², by uniknąć spadku napięcia.

Przewody do rolet zewnętrznych muszą być elastyczne w miejscach zagięć, stąd oznaczenie p w nazwie. Dla sterowania z czujnikami dodatkowy przewód 2x0,75 mm² na sygnały. Kolory standardowe: brązowy faza, niebieski neutralny, żółto-zielony uziemienie. Unikaj skręcania luźno zawsze zaciskaj w kostkach. Taki dobór zapewnia niezawodność przez lata.

Porównanie przekrojów przewodów

W praktyce ten wybór równoważy koszty z bezpieczeństwem tańsze nie ryzykuj.

Montaż puszek instalacyjnych pod rolety zewnętrzne

Montaż puszek instalacyjnych zaczyna się od wycięcia otworów w tynku nad oknami, dokładnie w osi silnika rolety zewnętrznej. Użyj puszek podtynkowych o głębokości 60 mm, by pomieścić złączki i luz kabla. Wierć w betonie wiertłem koronkowym 68 mm, a w gazobetonie standardowym. Zawsze sprawdzaj pion poziomicą, bo rolety zewnętrzne wymagają precyzji. Wypełnij przestrzenie pianką montażową po osadzeniu.

W ścianach działowych puszki montuj parami jedna na zasilanie, druga na sterowanie. Dla rolet zewnętrznych z grupowym sterowaniem jedna puszka zbiorcza na kondygnację. Zaciskaj przewody w puszkach Wago dla szybkiego demontażu. Taka organizacja ułatwia podłączenie mechanizmu rolety bez chaosu. Głębokość puszek dostosuj do grubości ściany.

Przy remoncie istniejących budynków stosuj puszki natynkowe z uszczelkami, chroniącymi przed kurzem. Wpuszczaj je w listwy przypodłogowe dla dyskrecji. Zawsze oznacz puszki etykietami fazy i neutralnego.

Układanie rur ochronnych dla kabli rolet zewnętrznych

Układanie rur ochronnych dla kabli rolet zewnętrznych wykonuj z rur karbowanych PCV o średnicy 20 mm, giętkich na zakrętach. W bruździe podtynkowej wciskaj rurki ochronne na całej długości trasy, łącząc je kształtkami. Dla elewacji zewnętrznych wybierz rury z IP65 na wilgoć. Klej na złączach zapobiega wysuwaniu kabli. Taka osłona chroni przed uszkodzeniami mechanicznymi.

W sufitach podwieszanych rurki układaj w listwach maskujących, co upraszcza dostęp serwisowy. Dla dłuższych tras stosuj złączki proste i rozgałęźne. Wypełnij rury kablem bez naciągu luz 30 procent. Rolety zewnętrzne z automatyką zyskują na trwałości dzięki temu. Unikaj ostrych kantów w bruzdach.

Zalecane typy rur

• Karbowane PCV 16-25 mm do wnętrz.
• Gładkie PVC sztywne do betonów.
• Metalowe spiralne w miejscach obciążonych.

W ten sposób instalacja pozostaje nienaruszona przez dekady.

Doprowadzenie kabla do silnika rolety zewnętrznej

Doprowadzenie kabla do silnika rolety zewnętrznej wymaga wyprowadzenia go z puszki na 50 cm luzu, by swobodnie podłączyć. Przeciągnij przewód przez dławik gwintowany w obudowie silnika. Routing z elewacji wewnętrznej przez ramę okienną minimalizuje widoczność. Zabezpiecz złącza taśmą izolacyjną na złączach przejściowych. Silniki rolet zewnętrznych tolerują napięcie 230V AC bez transformatorów.

W przypadku rolet zewnętrznych na parterze trasa biegnie pod tynkiem fundamentowym. Dla wyższych pięter użyj szybów windowych z uszczelkami. Opuść kabel pionowo do mechanizmu, unikając zgniotu. Zawsze testuj ciągłość przed zasypaniem. Luz 50 cm ułatwia regulację rolety.

Przy grupowym zasilaniu stosuj rozgałęźniki w puszkach pośrednich. Kolory przewodów dopasuj do zacisków silnika: L, N, PE.

Podłączenie zasilania w mechanizmie rolety zewnętrznej

Podłączenie zasilania w mechanizmie rolety zewnętrznej wykonuj po zdjęciu pokrywy silnika, dostępnej śrubą skrzyżakową. Podłącz brązowy do L, niebieski do N, zielono-żółty do uziemienia. Dla sterowania dwukierunkowego dodatkowy przewód sygnałowy. Zaciskaj śrubami z momentem 1 Nm, by uniknąć luzów. Zamknij obudowę uszczelkami na IP44.

W roletach zewnętrznych z enkoderem podłącz przewody ekranowane osobno. Schemat podłączenia znajdziesz na tabliczce silnika zawsze sprawdzaj. Integracja z pilotem bezprzewodowym nie wymaga zmian w zasilaniu. Uziemienie jest kluczowe dla bezpieczeństwa. Po podłączeniu owiń zaciski koszulkami termokurczliwymi.

Standardowy schemat podłączenia

• Faza (brązowy) → zacisk L silnika.
• Neutralny (niebieski) → zacisk N.
• Uziemienie (żółto-zielony) → zacisk PE.
• Sterowanie (czarny) → zacisk S (opcjonalnie).

Takie podłączenie gwarantuje płynną pracę rolet.

Testowanie instalacji zasilającej rolety zewnętrzne

Testowanie instalacji zasilającej rolety zewnętrzne rozpocznij od pomiaru izolacji miernikiem za 500V. Sprawdź ciągłość przewodów multimetrem oporność poniżej 1 oma. Podłącz zasilanie i uruchom silnik na krótko, obserwując hałas czy wibracje. Rolety zewnętrzne powinny otwierać się płynnie bez zacinania. Zanotuj parametry dla serwisu.

Użyj testera RCD na obwodzie, by potwierdzić ochronę różnicowoprądową. Symuluj pełne cykle otwierania-zamykania z obciążeniem. Dla sterowania przetestuj przyciski i timery. Poprawki na tym etapie są najtańsze. Całość oddaj elektrykowi z SEP.

Wykonaj test spadku napięcia pod obciążeniem nie więcej niż 5 procent. Sprawdź temperaturę kabli po godzinie pracy. Rolety zewnętrzne zyskują pewność działania na lata.

Pytania i odpowiedzi

• Jakie zasilanie jest najlepsze dla rolet zewnętrznych z napędem elektrycznym?

  Najlepszym sposobem zasilania rolet zewnętrznych jest prąd sieciowy jednofazowy 230V, który sieć domowa dostarcza w wystarczającej ilości do otwierania i zamykania rolety. Zapewnia to wygodę obsługi i niezawodność w porównaniu z bateriami czy panelami słonecznymi.

• Jak poprowadzić przewód zasilający do mechanizmu rolety?

  Przewód zasilający należy doprowadzić bezpośrednio do miejsca montażu mechanizmu rolety, zostawiając około 50 cm luzu na podłączenie. Użyj standardowych akcesoriów elektrycznych: przewodów, puszek instalacyjnych, rurek ochronnych i łączników.

• Kiedy zaplanować instalację elektryczną dla rolet zewnętrznych?

  System zasilania powinien być zaplanowany na etapie budowy lub remontu budynku, uwzględniając lokalizację silnika rolety. Montaż instalacji można wykonać z wyprzedzeniem, nawet na długo przed samym montażem rolet.

• Kto powinien wykonać instalację zasilania rolet zewnętrznych?

  Instalację powinien wykonać wykwalifikowany elektryk, aby spełnić normy bezpieczeństwa, takie jak PN-EN 60364, i uniknąć błędów montażowych.
